Comprendre la micro-informatique

le BINAIRE et le CALCUL (suite)

Un premier exemple

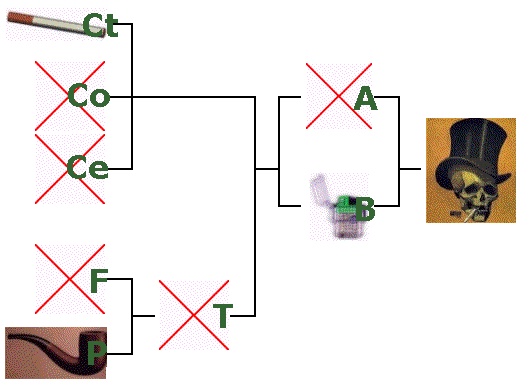

C'est une illustration déjà connue qui illustrait le ET. Rappelez-vous au miminum que :

0 . 0 = 0 [zéro fois zéro égale ...]
0 . 1 = 0 (ou 1 . 0) [une fois zéro égale ...]
1 . 1 = 1 [un fois un égale ...]
0 + 0 = 0 [zéro plus zéro égale ...]
1 + 0 = 1 [ou 0 + 1) (un plus zéro égale ...]
1 + 1 = 1 [un OU un égale ...]

Ainsi, nous avons

Ct = 1
Co = 0
Ce = 0
F = 0
P = 1
T = 0
A = 0
B = 1

(Ct + Co + Ce + ((F + P) . T) . (A + B)
(1 + 0 + 0 + ((0 + 1) . 0) . (0 + 1)

( 1 + 0 + 0 + (( 0 + 1 ) . 0 ) . ( 0 + 1 )

( 1 + 0 + 0 + ((   1   ) . 0 ) . (   1   )

( 1 + 0 + 0 + (       1      ) . (   1   )

( 1         +         1        .     1   )

1 + 1 . 1 = 1 (cqfd)
